康楽 LS250シリーズ
レベルセンサー
康楽 LS250シリーズレベルセンサー
次世代型高精度レベルセンサー
ノイズ・温度変動に左右されない安定測定
ノイズ耐性・温度補正・視認性に優れた最新モデル

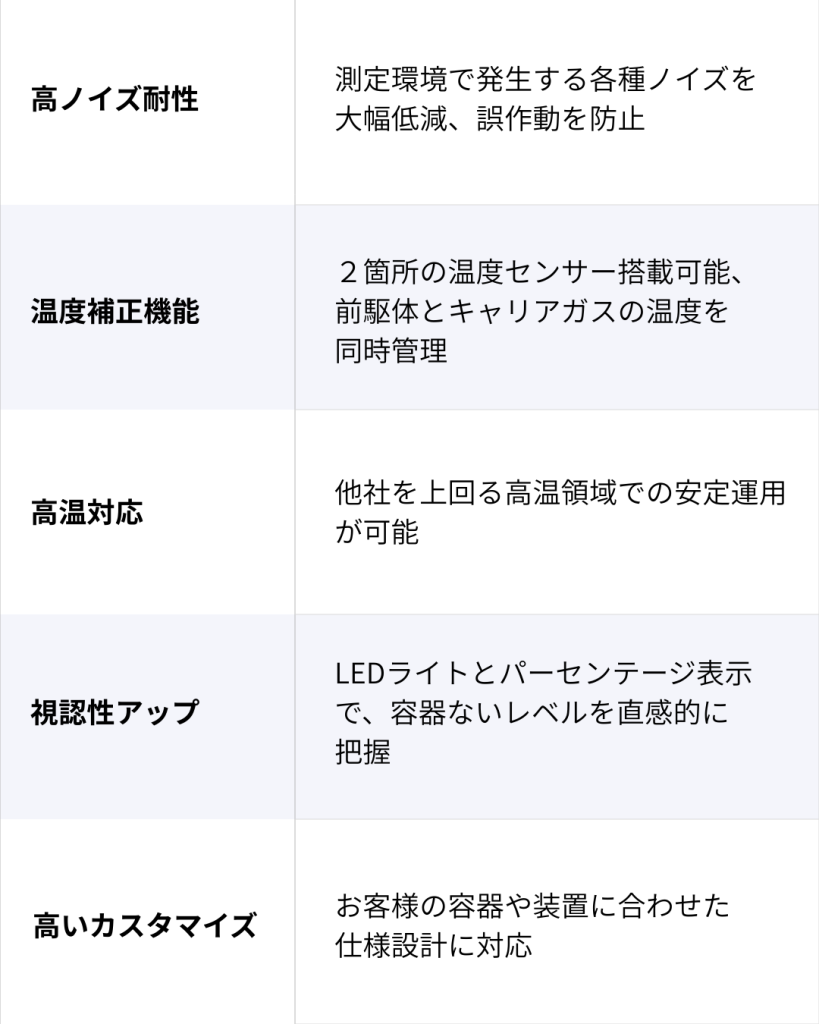

特徴一覧
| 項目 | 内容 |
|---|---|
| 高ノイズ耐性 | 測定環境で発生する各種ノイズを大幅低減、誤動作を防止 |
| 温度補正機能 | 2箇所の温度センサー搭載可能、前駆体とキャリアガスの温度を同時管理 |
| 高温対応 | 他社を上回る高温領域での安定運用が可能 |
| 視認性アップ | LEDライトとパーセンテージ表示で、容器内レベルを直感的に把握 |
| 高いカスタマイズ性 | お客様の容器や装置に合わせた仕様設計に対応 |
他社製品との比較
| 康楽株式会社 | 競合A社 (米国) | 競合B社 (韓国) | |
|---|---|---|---|
| 測定精度・耐ノイズ | ◎ ノイズ低減設計 | △ 精度劣る | △ 精度劣る |
| 温度補正 | ◎ 2箇所測定対応 | × 非対応 | △ 限定的対応 |
| 高温対応 | ◎ 高温環境対応 | △ 限定的対応 | △ 限定的対応 |
| 視認性・操作性 | ◎ LED+パネル表示 | × 基本表示のみ | △ 限定表示 |
| カスタマイズ性 | ◎ 柔軟対応 | × 標準品のみ | △ 一部対応 |
| 価格 | 〇 競争力あり | △ 高価格帯 | 〇 低価格志向 |
| 康楽株式会社 | 競合A社 (米国) | 競合B社 (韓国) | |
|---|---|---|---|
| 測定精度・耐ノイズ | ◎ ノイズ低減設計 | △ 精度劣る | △ 精度劣る |
| 温度補正 | ◎ 2箇所測定対応 | × 非対応 | △ 限定的対応 |
| 高温対応 | ◎ 高温環境対応 | △ 限定的対応 | △ 限定的対応 |
| 視認性・操作性 | ◎ LED+パネル表示 | × 基本表示のみ | △ 限定表示 |
| カスタマイズ性 | ◎ 柔軟対応 | × 標準品のみ | △ 一部対応 |
| 価格 | 〇 競争力あり | △ 高価格帯 | 〇 低価格志向 |
康楽株式会社
測定精度・耐ノイズ
◎ ノイズ低減設計
温度補正
◎ 2箇所測定対応
高温対応
◎ 高温環境対応
視認性・操作性
◎ LED+パネル表示
カスタマイズ性
◎ 柔軟対応
価格
〇 競争力あり
競合A社 (米国)
測定精度・耐ノイズ
△ 精度劣る
温度補正
× 非対応
高温対応
△ 限定的対応
視認性・操作性
× 基本表示のみ
カスタマイズ性
× 標準品のみ
価格
△ 高価格帯
競合B社 (韓国)
測定精度・耐ノイズ
△ 精度劣る
温度補正
△ 限定的対応
高温対応
△ 限定的対応
視認性・操作性
△ 限定表示
カスタマイズ性
△ 一部対応
価格
〇 低価格志向
| 康楽 株式会社 |
競合A社 (米国) |
競合B社 (韓国) |
|
|---|---|---|---|
| 測定精度 耐ノイズ |
◎ ノイズ低減設計 | △ 精度劣る | △ 精度劣る |
| 温度補正 | ◎ 2箇所測定対応 | × 非対応 | △ 限定的対応 |
| 高温対応 | ◎ 高温環境対応 | △ 限定的対応 | △ 限定的対応 |
| 視認性・操作性 | ◎ LED+パネル表示 | × 基本表示のみ | △ 限定表示 |
| カスタマイズ性 | ◎ 柔軟対応 | × 標準品のみ | △ 一部対応 |
| 価格 | 〇 競争力あり | △ 高価格帯 | 〇 低価格志向 |

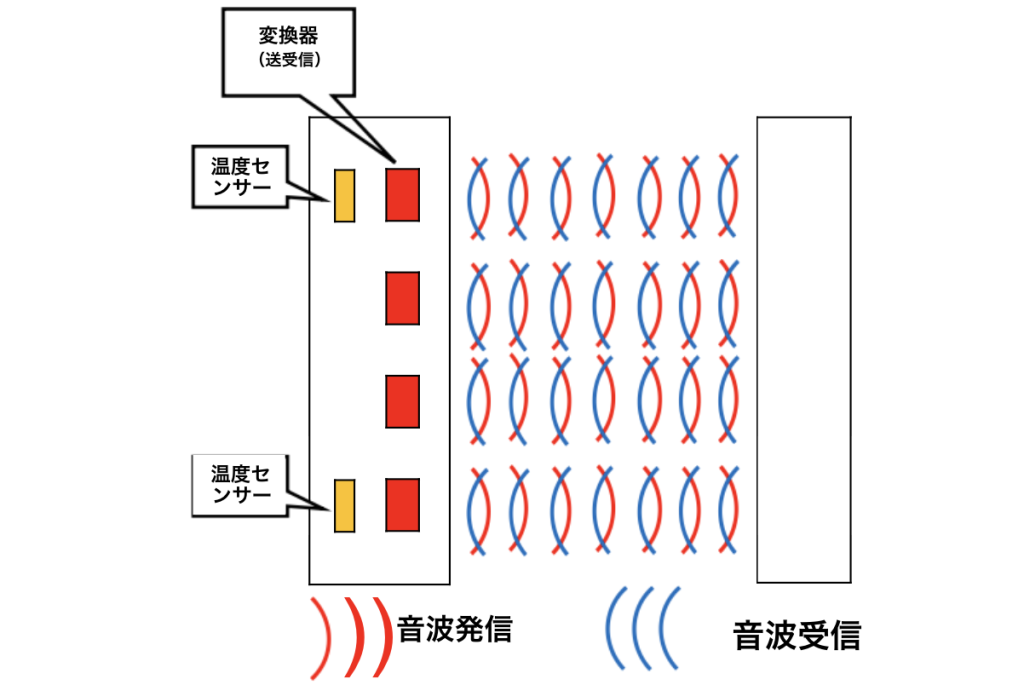

レベルセンサーの測定原理
トランスデューサーから音波を送信し、信号を止める。パイプ管壁から反射した音波を受信する。
音波強度を測定することで、間隙の液体有り無しを判定する。
2ヶ所ある温度センサーで測定したデータを使い、温度補正を行い、精度を向上させている。
具体的な利用シーン
- 半導体製造工程（PVD・CVD・ALD）
- 超純水・薬液の正確なレベル管理
- 高温環境・ノイズが多い特殊装置内での使用
- 容器内温度のリアルタイム監視・データ取得

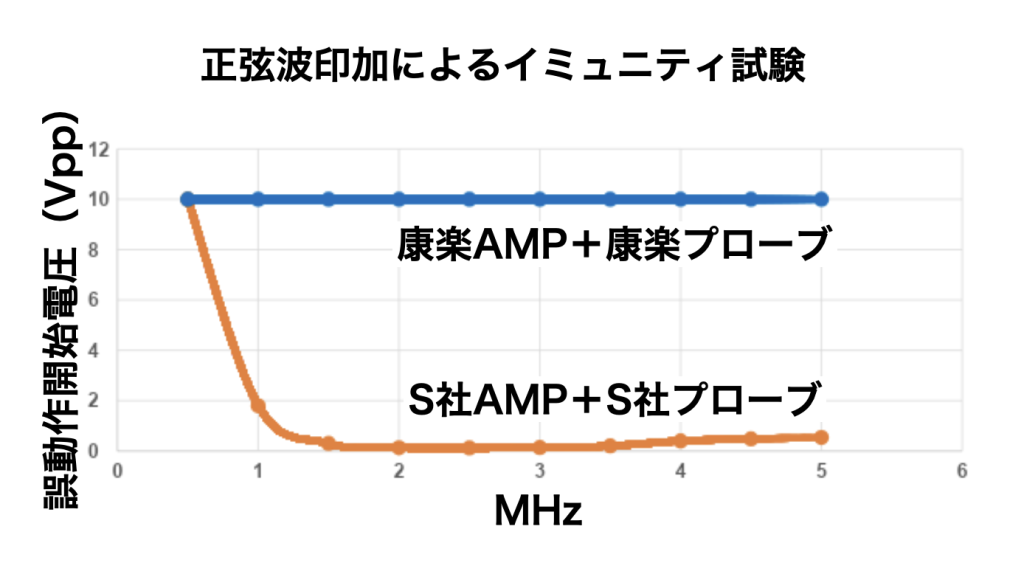

特徴 1 - 高精度
高精度レベルセンサー：精度:+/- 0.06 (1.5mm)
康楽LS250シリーズレベルセンサー は最新の設計と自主開発であり、既 存のセンサーと比べて、測定環境での各種ノイズ発生の影響を低減させた。特に他社品で問題のイミュニティ対策を行った。また、温度補正により、検出精度が 温度に影響されないようにした。

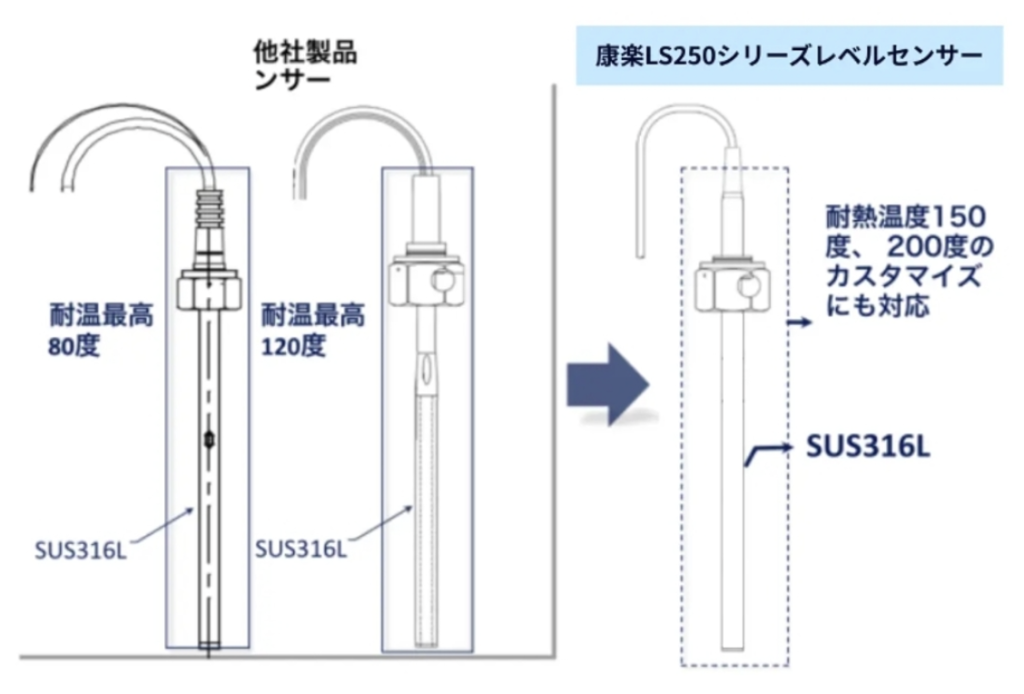

特徴2 - 高温対応
康楽のLS250シリーズ・高精度レベルセンサーでは、化学品と接触部分はEP処理を実施しているため、他社と比べで高い温度で使用可能。

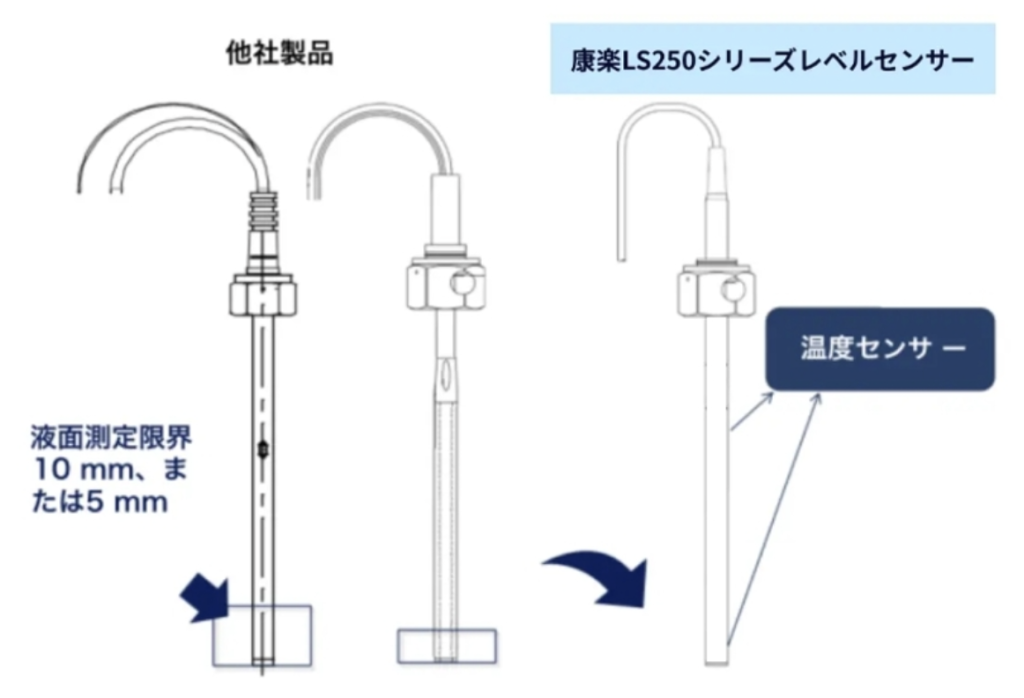

特徴 3 - 温度測定
康楽のLS250シリーズ・高精度レベルセンサーには、2箇所の温度センサーが付いており、前駆体とキャリアガスの温度を同時に測定でき、装置にデータ転送でき、顧客は容器内の温度状況を把握しやすい。

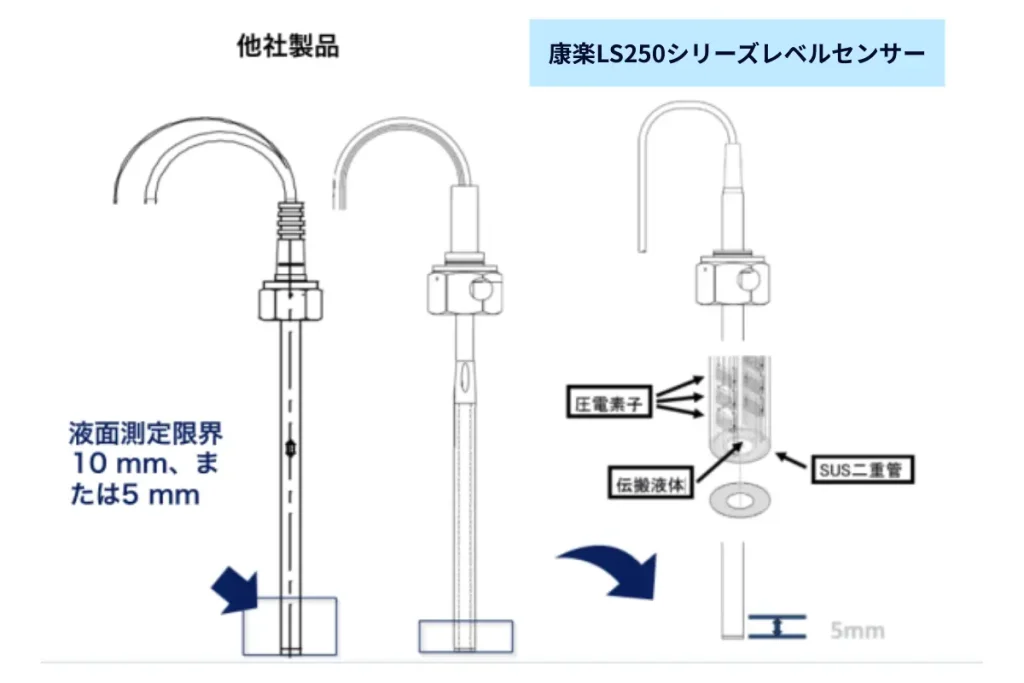

特徴 4 - 液面測定限界
液面測定限界:5mm
特徴5 - 液面区間をパーセンテージ表示
従来のレベルゲージと比較して、康楽品レベルゲージにはオン/オフを表示する LED ライトがあるだけでなく、中央の表示パネルに現在のレベル範囲をパーセンテージで表示することもできるため、メンテナンスを行うのに便利です。

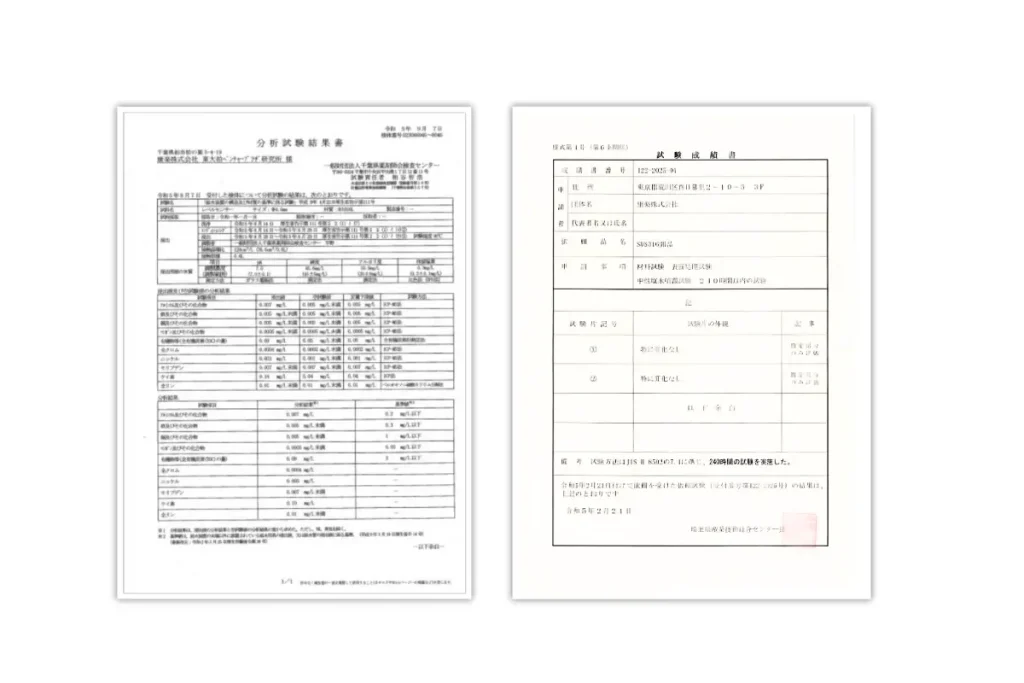

品質と信頼性
康楽のレベルセンサーは、以下の試験をクリアしており、長期使用にも安心です。
衝撃試験：落下後もリーク基準値を維持
ケーブル耐久試験：1600回以上の曲げでも断線なし
塩水噴霧試験：240時間で腐食なし
溶出試験：基準値以下で安全性を確認済み

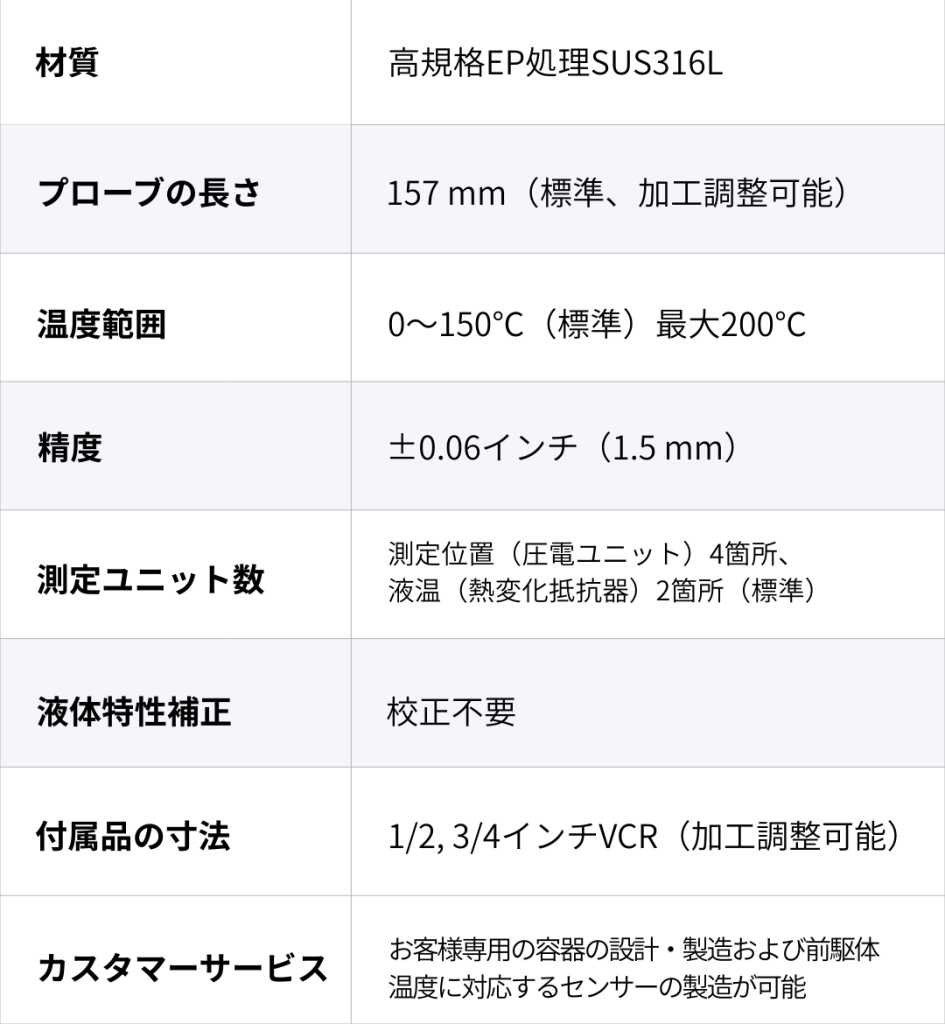

レベルセンサーの仕様
| 項目 | 内容 |
|---|---|
| 材質 | 高規格EP処理SUS316L |
| プローブの長さ | 157 mm（標準、加工調整可能） |
| 温度範囲 | 0〜150℃（標準）、最大200℃ |
| 精度 | ±0.06インチ（1.5 mm） |
| 測定ユニット数 | 測定位置（圧電ユニット）4箇所、液温（熱変化抵抗器）2箇所（標準） |
| 液体特性補正 | 校正不要 |
| 付属品の寸法 | 1/2, 3/4インチVCR（加工調整可能） |
| カスタマーサービス | お客様専用の容器の設計・製造および前駆体温度に対応するセンサーの製造が可能 |
